IO291 Pin Mapping

IO291 Pin Mapping — Reference information about the I/O module connector

Front Connector A Pin Mapping

PinSignal
1FET Digital Output 01
2FET Digital Output 02
3FET Digital Output 03
4FET Digital Output 04
5FET Digital Output 05
6FET Digital Output 06
7FET Digital Output 07
8FET Digital Output 08
9LVTTL Digital Input/Output 01
10LVTTL Digital Input/Output 02
11LVTTL Digital Input/Output 03
12LVTTL Digital Input/Output 04
13LVTTL Digital Input/Output 05
14LVTTL Digital Input/Output 06
15LVTTL Digital Input/Output 07
16LVTTL Digital Input/Output 08
17Ground

Front Connector B Pin Mapping

PinSignal
1Isolated Digital Input A 01
2Isolated Digital Input B 01
3Isolated Digital Input A 02
4Isolated Digital Input B 02
5Isolated Digital Input A 03
6Isolated Digital Input B 03
7Isolated Digital Input A 04
8Isolated Digital Input B 04
9Isolated Digital Input A 05
10Isolated Digital Input B 05
11Isolated Digital Input A 06
12Isolated Digital Input B 06
13Isolated Digital Input A 07
14Isolated Digital Input B 07
15Isolated Digital Input A 08
16Isolated Digital Input B 08
17Ground

M12 Connector Pin Mapping

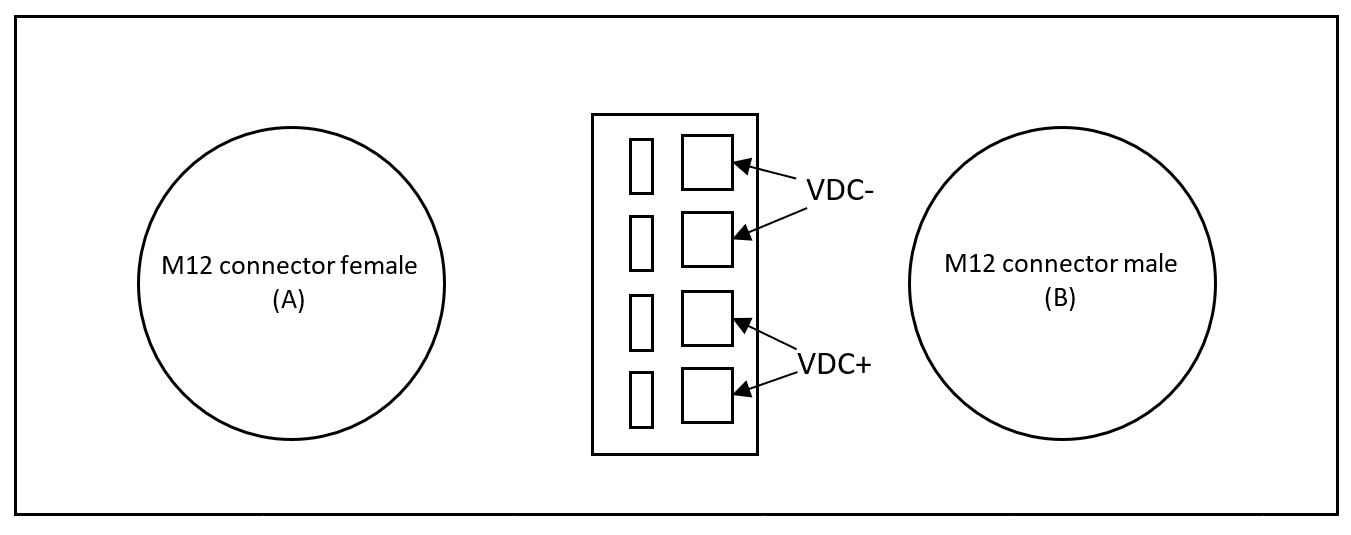

External Power Supply Connector
