IO207 Pin Mapping

IO207 Pin Mapping — Reference information about the I/O module connector

Front Connector Pin Mapping

PinSignalPort PinSignalPort
1Digital Input/Output 011 35Digital Input/Output 355
2Digital Input/Output 0236Digital Input/Output 36
3Digital Input/Output 0337Digital Input/Output 37
4Digital Input/Output 0438Digital Input/Output 38
5Digital Input/Output 0539Digital Input/Output 39
6Digital Input/Output 0640Digital Input/Output 40
7Digital Input/Output 0741Digital Input/Output 416
8Digital Input/Output 0842Digital Input/Output 42
9Digital Input/Output 09243Digital Input/Output 43
10Digital Input/Output 1044Digital Input/Output 44
11Digital Input/Output 1145Digital Input/Output 45
12Digital Input/Output 1246Digital Input/Output 46
13Digital Input/Output 1347Digital Input/Output 47
14Digital Input/Output 1448Digital Input/Output 48
15Digital Input/Output 1549Digital Input/Output 497
16Digital Input/Output 1650Digital Input/Output 50
17Digital Input/Output 17351Digital Input/Output 51
18Digital Input/Output 1852Digital Input/Output 52
19Digital Input/Output 1953Digital Input/Output 53
20Digital Input/Output 2054Digital Input/Output 54
21Digital Input/Output 2155Digital Input/Output 55
22Digital Input/Output 2256Digital Input/Output 56
23Digital Input/Output 2357Digital Input/Output 578
24Digital Input/Output 2458Digital Input/Output 58
25Digital Input/Output 25459Digital Input/Output 59
26Digital Input/Output 2660Digital Input/Output 60
27Digital Input/Output 2761Digital Input/Output 61
28Digital Input/Output 2862Digital Input/Output 62
29Digital Input/Output 2963Digital Input/Output 63
30Digital Input/Output 3064Digital Input/Output 64
31Digital Input/Output 3165Ground-
32Digital Input/Output 3266Ground
33Digital Input/Output 33567Ground
34Digital Input/Output 3468Ground
[Important]Important

Please be aware of the different pin pattern of the Front Connector compared to the Rear Connector.

Connector Information: 68-Pin Female SCSI-3

Pin count 68
Connector supplier & order info AMP 5-787082-7 or compatible
Mating connector supplier & order info 749621-7 or compatible
Cable

68-pin male SCSI-3 to 68-pin male MDR

Sales Item IDs: 305117; 305118

Terminal board

68-Pin Female SCSI-3

Sales Item ID: 350052

Rear Connector Pin Mapping

PinSignalPort PinSignalPort
1Digital Input/Output 659 35Digital Input/Output 669
2Digital Input/Output 6736Digital Input/Output 68
3Digital Input/Output 6937Digital Input/Output 70
4Digital Input/Output 7138Digital Input/Output 72
5Digital Input/Output 731039Digital Input/Output 7410
6Digital Input/Output 7540Digital Input/Output 76
7Digital Input/Output 7741Digital Input/Output 78
8Digital Input/Output 7942Digital Input/Output 80
9Digital Input/Output 811143Digital Input/Output 8211
10Digital Input/Output 8344Digital Input/Output 84
11Digital Input/Output 8545Digital Input/Output 86
12Digital Input/Output 8746Digital Input/Output 88
13Digital Input/Output 891247Digital Input/Output 9012
14Digital Input/Output 9148Digital Input/Output 92
15Digital Input/Output 9349Digital Input/Output 94
16Digital Input/Output 9550Digital Input/Output 96
17Digital Input/Output 971351Digital Input/Output 9813
18Digital Input/Output 9952Digital Input/Output 100
19Digital Input/Output 10153Digital Input/Output 102
20Digital Input/Output 10354Digital Input/Output 104
21Digital Input/Output 1051455Digital Input/Output 10614
22Digital Input/Output 10756Digital Input/Output 108
23Digital Input/Output 10957Digital Input/Output 110
24Digital Input/Output 11158Digital Input/Output 112
25Digital Input/Output 1131559Digital Input/Output 11415
26Digital Input/Output 11560Digital Input/Output 116
27Digital Input/Output 11761Digital Input/Output 118
28Digital Input/Output 11962Digital Input/Output 120
29Digital Input/Output 1211663Digital Input/Output 12216
30Digital Input/Output 12364Digital Input/Output 124
31Digital Input/Output 12565Digital Input/Output 126
32Digital Input/Output 12766Digital Input/Output 128
33Ground-67Ground-
34Ground68Ground

Connector Information: 68-Pin Female SCSI-3

Pin count 68
Connector supplier & order info AMP 5-787082-7 or compatible
Mating connector supplier & order info 749621-7 or compatible
Cable

68-pin male SCSI-3 to 68-pin male MDR

Sales Item IDs: 305117; 305118

Terminal board

68-Pin Female SCSI-3

Sales Item ID: 350052

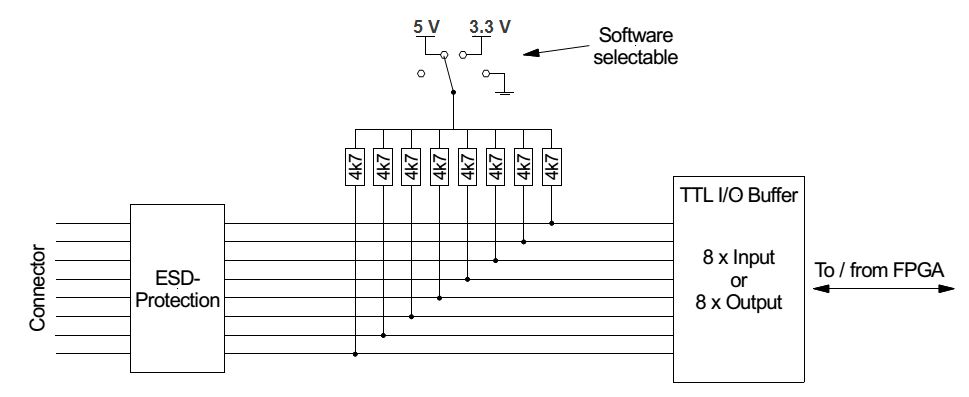

I/O Circuit
